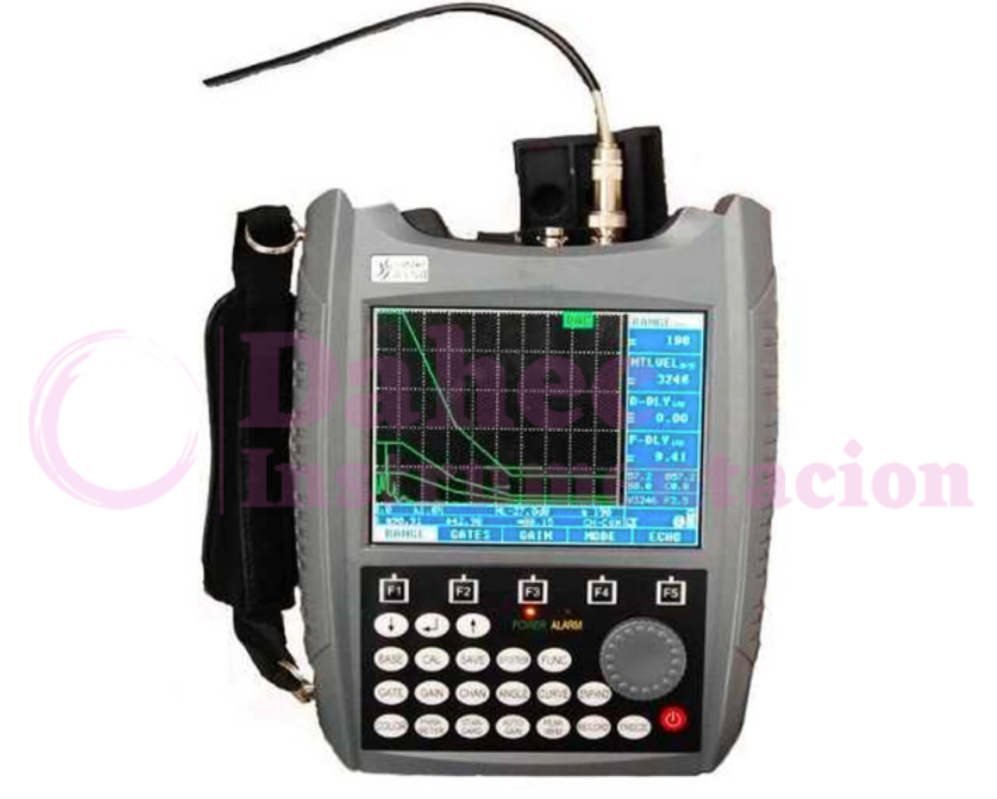

Detector Ultrasónico de Fallas UFD100



Características:

  • 10,32 o 100 canales independientes opcionales, los parámetros se pueden ajustar y guardar libremente por la variedad de procedimientos y normas de inspección, aplicaciones al aire libre sin bloque de prueba.
  • Generador de impulsos de onda cuadrada amplitud y pulso ajustable. Capaz de detectar fallas en piezas de diferentes materiales y diferentes profundidades.
  • A-scan y B-scan opcional.
  • DGS (AVG) curva disponibles para la detección de defectos en piezas de vaciado.
  • Captura de valor pico en el interior de la puerta.
  • Función de calibración automática para la sonda normal y sonda ángulo.
  • Función de compensación de la superficie curva para detectar el diámetro y calibrar la posición de defecto automáticamente.
  • Comunicación continua de alta velocidad por USB.
  • Botón giratorio digital con operación de una sola tecla.
  • 10 grupos de canales independientes de inspección. Capaz de realizar configuración libre y así eficientizar las mediciones. Sin necesidad de llevar el bloque de prueba al sitio, conveniente para guardar, cargar, re inspección, impresión y comunicación.
  • Onda cuadrada de impulsos: anchura del pulso es ajustable de 50 ns a 300 ns, puede coincidir con diferentes sonda frecuencia.
  • Métodos de detección: completos, positivos, negativos y RF.
  • Alarma: luz y sonido para indicar límites especificados.
  • Pantalla brillante electroluminiscente, pantalla visible a la luz fuerte, luz débil, así como a la luz del sol.
  • Menú y submenú que se muestran en la misma ventana, fácil de usar, sencillo y cómodo de manejar.
  • Parámetros de forma de onda y de canal directamente se guardan en el disco U, Para su fácil procesamiento en la PC con SUFD2 o con el software SUB100.
  • Conectable a la impresora directamente para el informe y la impresión de onda.
  • Tamaño pequeño y portátil, de bajo consumo, gran capacidad de la batería Li durante más de 20 horas de funcionamiento continuo.
  • Y funciones adicionales Funciones SUB100
  • Pantalla TFT (Thin-Film Transistor)
  • Duración de la grabación de vídeo de hasta 3 horas
  • A-scan, B-scan y color B-scan
  • Función FFT incluida
  • Demostración gráfica de soldadura autógena granulada, medición de profundidad de grietas, corrección de superficie curva, envolvente del eco, eco de codificación
  • Protección de la interfaz IP53
SKU: UFD100 Categoría:

Descripción

Detector Ultrasónico de Fallas UFD100



El Detector Ultrasónico de Fallas UFD100 es un instrumento de tecnología avanzada que permite medir defectos y fallas por medio de inducción de frecuencias de ultrasonido. El poderoso hardware de procesamiento permite desplegar resultados en tiempo real y visualización de estos por medio de gráficas fácil de leer.

El detector de fallas SUB100 puede ser utilizado con una mano gracias a sus correas especiales y a su sencillo modo de operación.



Características d

  • 10,32 o 100 canales independientes opcionales, los parámetros se pueden ajustar y guardar libremente por la variedad de procedimientos y normas de inspección, aplicaciones al aire libre sin bloque de prueba.
  • Generador de impulsos de onda cuadrada amplitud y pulso ajustable. Capaz de detectar fallas en piezas de diferentes materiales y diferentes profundidades.
  • A-scan y B-scan opcional.
  • DGS (AVG) curva disponibles para la detección de defectos en piezas de vaciado.
  • Captura de valor pico en el interior de la puerta.
  • Función de calibración automática para la sonda normal y sonda ángulo.
  • Función de compensación de la superficie curva para detectar el diámetro y calibrar la posición de defecto automáticamente.
  • Comunicación continua de alta velocidad por USB.
  • Botón giratorio digital con operación de una sola tecla.
  • 10 grupos de canales independientes de inspección. Capaz de realizar configuración libre y así eficientizar las mediciones. Sin necesidad de llevar el bloque de prueba al sitio, conveniente para guardar, cargar, re inspección, impresión y comunicación.
  • Onda cuadrada de impulsos: anchura del pulso es ajustable de 50 ns a 300 ns, puede coincidir con diferentes sonda frecuencia.
  • Métodos de detección: completos, positivos, negativos y RF.
  • Alarma: luz y sonido para indicar límites especificados.
  • Pantalla brillante electroluminiscente, pantalla visible a la luz fuerte, luz débil, así como a la luz del sol.
  • Menú y submenú que se muestran en la misma ventana, fácil de usar, sencillo y cómodo de manejar.
  • Parámetros de forma de onda y de canal directamente se guardan en el disco U, Para su fácil procesamiento en la PC con SUFD2 o con el software SUB100.
  • Conectable a la impresora directamente para el informe y la impresión de onda.
  • Tamaño pequeño y portátil, de bajo consumo, gran capacidad de la batería Li durante más de 20 horas de funcionamiento continuo.
  • Y funciones adicionales Funciones SUB100
  • Pantalla TFT (Thin-Film Transistor)
  • Duración de la grabación de vídeo de hasta 3 horas
  • A-scan, B-scan y color B-scan
  • Función FFT incluida
  • Demostración gráfica de soldadura autógena granulada, medición de profundidad de grietas, corrección de superficie curva, envolvente del eco, eco de codificación
  • Protección de la interfaz IP53


Especificaciones:

Rango de Escaneo: 0~6000mm o 0~9999mm
Rango de velocidad: 1000 m/s~9999m/s o 4000~20000m/s
Gain: 0dB~110dB
Retraso de la pantalla: -20μs~+3400μs
Sensor Zero Offset: 0μs~99.99μs
Frecuencia del Sensor: 0.1~15MHz
Impedancia del sensor: 100Ω,150Ω, 200Ω,500Ω
Velocidad de repetición: 10~1000Hz
Sensibilidad Asignación: ≥60dB(D:200mm ,FBH: Ф2)
Resolución: ≥40dB
Rechazo Lineal: 0~80%
Desviación de linealidad vertical: ≤3%
Desviación de linealidad horizontal: ≤0.2%
Rango dinámico: ≥32dB
Patrón de pulso: cuadrado
Fuerza de pulso: 100V——800V
Ancho de pulso: 50ns——1000ns
Fuente de alimentación: 12×3.7V(Batería Li-ion)
Temperatura de operación: 20℃~50℃
Humedad ambiental de operación: 20%~90%RH.

Información adicional

Detector Ultrasónico de Fallas

• • 10,32 o 100 canales independientes opcionales, los parámetros se pueden ajustar y guardar libremente por la variedad de procedimientos y normas de inspección, aplicaciones al aire libre sin bloque de prueba.
• • Generador de impulsos de onda cuadrada amplitud y pulso ajustable. Capaz de detectar fallas en piezas de diferentes materiales y diferentes profundidades.
• • A-scan y B-scan opcional.
• • DGS (AVG) curva disponibles para la detección de defectos en piezas de vaciado.
• • Captura de valor pico en el interior de la puerta.
• • Función de calibración automática para la sonda normal y sonda ángulo.
• • Función de compensación de la superficie curva para detectar el diámetro y calibrar la posición de defecto automáticamente.
• • Comunicación continua de alta velocidad por USB.
