Descripción

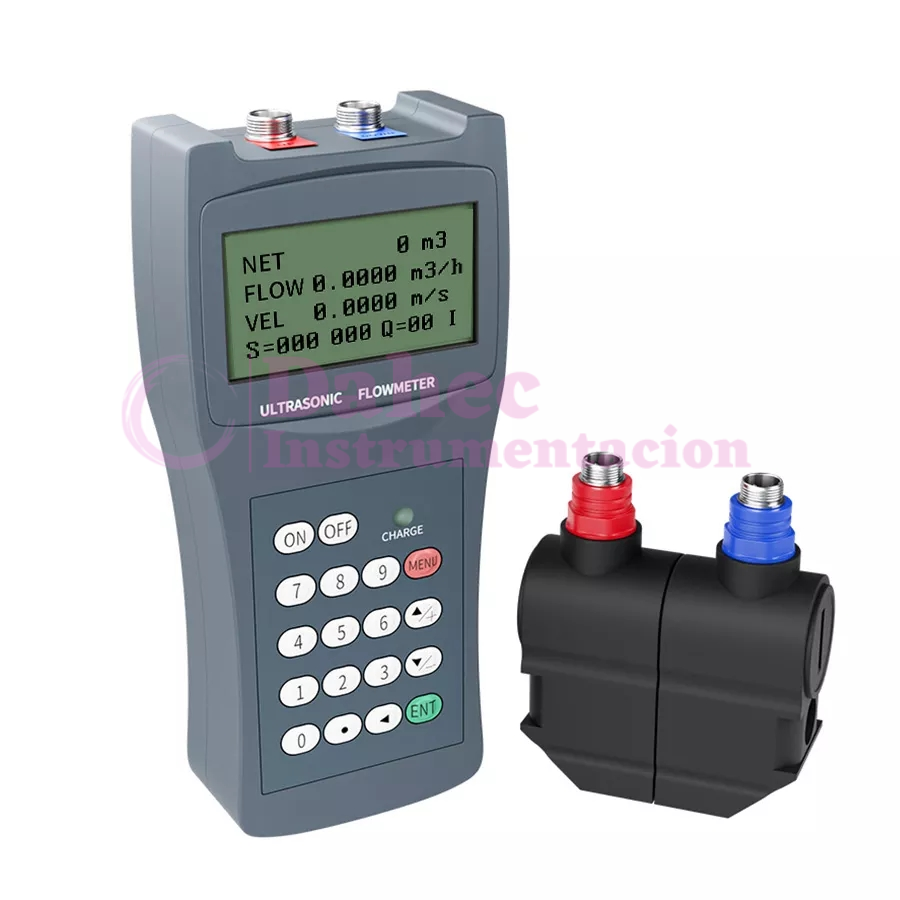

Medidor de flujo ultrasónico en líquidos, portátil, Meacon MC-SUP2100H
Datos Técnicos de Caudalímetro ultrasónico portátil MC-SUP2100H
- Precisión de medición de alta precisión: ± 1%, linealidad: 0,5%, repetibilidad: 0,2%
- Amplio rango de medición
- Varios tipos de transductores para la selección, midiendo el tamano de la tubería desde DN15 mm a DN6000 mm
- Batería de gran capacidad
- La batería Ni-MH recargable incorporada proporciona más de 12 horas de funcionamiento continuo
- Medición no intrusiva
- Transductor de pinza no intrusivo, sin caída de presión, sin perturbación de la tubería
- Admite menú de varios idiomas
- Se pueden personalizar chino, inglés, italiano y otros idiomas.
- Gran pantalla LCD
- Muestra el flujo instantáneo, el flujo acumulado (positivo, negativo y neto), la velocidad, el estado de trabajo, etc.
- Registrador de datos integrado
- Registrador de datos integrado de 24 K, almacena más de 2000 líneas de datos de medición
- Tipo de líquido
Este caudalímetro se puede aplicar virtualmente a una amplia gama de medidas. Se pueden acomodar una variedad de aplicaciones líquidas: líquidos ultrapuros, agua potable, productos químicos, aguas residuales sin tratar, agua recuperada, agua de refrigeración, agua de río, efluentes de plantas. etc
Diagrama de medida
Abrazadera en transductores
Instale la abrazadera en el transductor (con imán) en la tubería, puede terminar la medición de flujo. Sin caída de presión, sin necesidad de cortar la tubería
Varios transductores de peso para la selección, midiendo el tamano de la tubería desde DN15 mm a DN00 mm.
Varios transductores de peso para la selección,
Abrazadera en transductores de soporte de montaje
- El transductor de soporte puede simplificar el proceso de instalación del caudalímetro ultrasónico, acortar el tiempo de instalación y mejorar la precisión de la instalación.
- Instale la abrazadera en el transductor de soporte (con imán) en la tubería, puede finalizar la medición de flujo. Sin caída de presión, sin necesidad de cortar la tubería.
- Varios tipos de transductores de soporte para la selección, midiendo el tamano de la tubería desde DN15mm a Dn700mm.
- Varios tipos de transductores de soporte para la selección, rango de temperatura de medición de -30 ° C a 160 ° C
Aplicaciones
- Suministro de agua y drenaje
- Calefacción
- Construcción de Ahorro de Energía
- Metalurgia
- Petroquímica
- Poder
Transductor Opcional
| Tipo | Especificaciones | Modelo | Diámetro de medición | Temperatura | Dimensiones |
| Clamp on |
|
|
|
|
45×25×32mm |
|
|
|
|
64×39×44mm | |
| Abrazadera de soporte clamp on |
|
|
|
|
318x59x85mm |
|
|
|
|
568x59x85mm |
Sondas se venden por separado
Especificaciones de Caudalímetro ultrasónico portátil MC-SUP2100H
| Artículos | Rendimiento y parámetro | |
| Convertidor | Principio | Caudalímetro ultrasónico de tiempo de tránsito |
| Precisión Se pueden acomodar una variedad de aplicaciones líquidas: líquidos ultrapuros, agua potable, productos químicos, aguas residuales sin tratar | ±1% | |
| Display | LCD de 4×16 caracteres con retroiluminación, compatible con el idioma chino, inglés e italia | |
| Interfaz de datos | Aísle la interfaz serial RS232, actualice el software del medidor de flujo por computadora | |
| Condición de instalación de la tubería | Material de la tubería | Acero, acero inoxidable, hierro fundido, cobre, tubería de cemento, PVC, aluminio, producto de acero glas, se permite el revestimiento |
| Diámetro de la tubería | 25-6000mm | |
| Tiempo exacto | La instalación del transductor debe estar satisfecha: corriente arriba 10D, corriente abajo 5D, 30D de la bomba. | |
| Medio de medición | Tipo de liquido | Un solo líquido puede transmitir ondas de sonido, como agua (agua caliente, agua fría, agua de la ciudad, agua de mar, aguas residuales, etc.). Aguas residuales con contenido de partículas pequenas: aceite (crudo, aceite lubricante, gasoil, fuel oil, etc.) Químicos (alcohol, etc.) Efluentes de plantas: bebidas: líquidos ultrapuros, etc. |
| Temperature | -30 a 160°C | |
| Turbiedad | No más de 100000ppm y menos burbuja | |
| Tasa de flujo | 0 a ±10 m/s | |
| Ambiente de trabajo | Temperatura | Convertidor: -20 a 60°C: Transductor de flujo: -30 a 160°C |
| Humedad | Convertidor: 85% RH: Transductor de flujo IP67 | |
| Fuente de alimentación | Baterías Ni-MH incorporadas 3AAA de 1,2 V (para más de 12 horas de funcionamiento) Adaptador de CA de 90 V a 260 V | |
| Consumo de energía | 1.5W | |
| Material de la Caja | ABS | |
| Dimensión | 200x93x32mm (convertidor) | |
