Datos Tecnicos

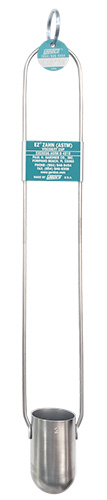

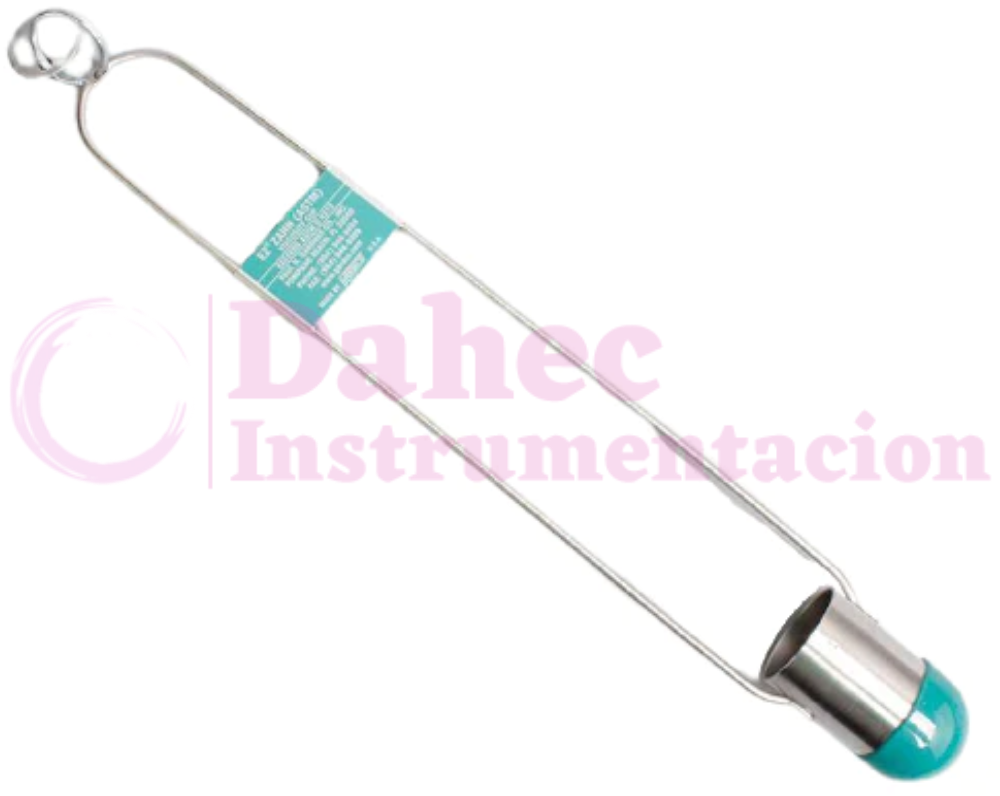

La Copa EZ es una Serie de Copa Calibrada de Viscosidad (ASTM) y no se compara con ninguna otra copa de este tipo, ya sea con respecto a las ventajas enumeradas a continuación, en la más alta calidad de mano de obra o en procedimientos continuos de control de calidad. Todas las tazas y manijas de acero inoxidable. La copa más fina, confiable, calibrada y documentada del mercado.
  • La fórmula de la taza EZ para cada taza de la serie coincide con la fórmula ASTM aplicable en D4212 al nivel de calibración recomendado.
  • Las copas EZ son compatibles con ASTM D1084 Viscosidad de adhesivos y ASTM D816.
  • La calibración de la Copa EZ se puede rastrear hasta el Instituto Nacional de Estándares y Tecnología.
  • Los procedimientos de calibración y certificación califican bajo ISO / IEC 17025 según corresponda.
  • 3% de tolerancia garantizada cumple y supera la norma ASTM D4212


Caracteristicas
  • Tabla de conversión que relaciona el tiempo de flujo de salida en segundos, a la décima de segundo más cercana, a la viscosidad en centistokes suministrados con cada copa EZ ™.
  • Los orificios de la copa EZ se mecanizan en lugar de perforar para asegurar un centrado exacto en la base del hemisferio de la copa y un mínimo de formación de rebabas. Esto asegura un orificio de longitud especificada y una corriente de flujo de salida simétrica correcta.
  • Las varillas de soporte de la copa EZ están desplazadas del lado de la copa y aseguradas a la pared lateral de la copa debajo del borde de la copa. Esto elimina los errores debidos al drenaje del material de prueba de las superficies de soporte.
  • El mayor ancho de separación de las varillas de soporte en más del 20% y la reducción de la soldadura a la copa proporcionan las mejores condiciones posibles para la limpieza.


Datos técnicos

Número de copa

Rango de segundos Rango Centistoke Sensibilidad de rango medio ¹

 Número de aceite de calibración ²

1 40 a 60 10 a 36 1.3 G-10/19
2 20 a 60 19 a 156 3,3 G-60/117
3 12 a 60 64 a 596 10,5 G-200/458
4 4 10 a 60 79 a 784 13,9 G-200/458
5 5 10 a 60 161 a 1401 24,2 G-350/878
¹  Indicado como centistokes por segundo de tiempo de salida.
²  Los valores de Centistoke son nominales: valores reales impresos en las etiquetas


Mejoras continuas
La serie EZ Viscosity Cup es una consecuencia lógica y necesaria de los estudios de estandarización sobre Zahn Signature y copas similares para la promoción de este tipo de instrumento de medición de viscosidad más popular como estándar nacional e internacional. Esta copa no solo se ha mejorado con respecto a las tazas producidas anteriormente y está diseñada para cumplir con los requisitos de ASTM D4212, sino que, además, cada taza EZ está provista de una mesa que permite la conversión entre el tiempo de salida en segundos a la décima más cercana de un segundo a la viscosidad en centistokes. Esta tabla es particularmente útil para determinar el tiempo de salida en segundos cuando se conoce la viscosidad en centistokes.

Para aquellos usuarios que requieren certificación documentada de su equipo de medición, se pueden pedir las tazas EZ ™, con un cargo adicional, con un CERTIFICADO de CALIBRACIÓN. Este documento contiene no solo información sobre la calibración real de la copa con aceites estándar trazables al Instituto Nacional de Estándares y Tecnología, sino que además, esta certificación también cumple con las condiciones y procedimientos bajo los requisitos de ANSI / NCSL Z540 o ISO / IEC 17025, según corresponda.

Las copas EZ ™ se producen con una tolerancia mecánica muy cercana en plantillas y accesorios elaborados. Dicho equipo no solo asegura que cada copa se produzca correctamente, sino que todas las copas son idénticas. Todas las partes de la copa son de acero inoxidable, excepto la placa de identificación. La siguiente tabla proporciona especificaciones de rango operativo, sensibilidad de rango medio de copa y aceites de calibración recomendados. A continuación de esta tabla hay gráficos y fórmulas matemáticas que relacionan el tiempo de salida en segundos con la viscosidad centistoke.



Información Técnica
El POISE es la unidad fundamental de viscosidad. Es una medida mecánica definida de la resistencia de un líquido a fluir donde la gravedad no es un factor. 100 CENTIPOISE = 1 POISE. Sin embargo, la gravedad es la fuerza impulsora que hace que el líquido en una copa de viscosidad fluya a través del orificio. Un material de alta densidad fluirá desde una taza en un tiempo más corto que un material de baja densidad de la misma viscosidad.

El STOKE se define como el POISE dividido por la densidad (o peso por galón multiplicado por 0.120). 100 CENTISTOKES = 1 TIEMPO. El CENTISTOKE es la unidad de referencia en todas las medidas de copa de viscosidad.

Los gráficos a la izquierda de esta página y en la página anterior relacionan la viscosidad en CENTISTOKES con el tiempo de salida en SEGUNDOS para cada una de las cinco tazas de la serie EZ ™. Los gráficos se pueden usar para determinar la relación aproximada entre estos factores, pero generalmente se hará referencia a la tabla que se proporciona con cada copa EZ ™ que proporciona la relación al décimo de segundo más cercano. Si es necesario determinar la relación más allá del rango de la tabla, se pueden usar las fórmulas matemáticas que se muestran en los gráficos.

La primera de las fórmulas que se muestran en el gráfico se usa cuando se conocen los SEGUNDOS de flujo de salida. Como ejemplo, asuma 42.5 SEGUNDOS en el No. 2 EZ ™ Cup. Multiplique 42.5 por 2.80 y el resultado es 119. Divida 747 por 42.5, que es 17.6 y reste este valor de 119. El resultado es 101, el valor CENTISTOKE de 42.5 SEGUNDOS de tiempo de salida de esta taza.

La segunda de las fórmulas que se muestran en el gráfico se usa cuando se conoce el valor CENTISTOKE. Como ejemplo, suponga 825 CENTISTOKES en la Copa No 5 EZ ™. Cuadrado 825, que es 680625 y suma 70115 para un total de 750740. Toma la raíz cuadrada de este valor, que es 866 y suma 825 para un total de 1691. Divide 1691 entre 47.12 y el resultado es 35.90 SEGUNDOS, el valor del tiempo de flujo de salida de 825 CENTISTOKES de esta taza.



Instrucciones generales
1.    Seleccione la copa de número adecuada que se utilizará de la Tabla de especificaciones, que depende del rango de viscosidad esperado del material a medir.

2.    Asegúrese de que la copa esté limpia y que no haya material seco residual en o alrededor del orificio.

3.    Ajuste la temperatura, si es necesario, del material de prueba.

4.    Sumerja completamente la copa en el material a medir en un lugar libre de burbujas o espuma, sosteniendo la copa verticalmente por medio del llavero de acero inoxidable.

5.    Mida y registre la temperatura del material que abarca la taza.

6.    Sostenga la copa verticalmente insertando el dedo índice en el anillo del mango. Con un movimiento rápido y constante, levante la copa del material de muestra, iniciando el temporizador cuando el borde superior de la copa rompa la superficie. Durante el tiempo de flujo, sostenga la taza no más de 6 “por encima del nivel del material de muestra.

7.    Detenga el temporizador cuando se observe la primera ruptura definitiva en la corriente en la base de la copa.

8.    Registre el número de segundos de tiempo de salida, temperatura y el número de taza. (Ejemplo: N ° 2 EZ ™ Dip Cup, 48.1 segundos a 25.1 ° C.) Como opción al paso anterior, consulte la tabla de conversión provista con el vaso y, como se indica en la página siguiente, determine la viscosidad del centistoke para mide el tiempo de salida en segundos y registra este valor y la temperatura medida. (Ejemplo: 119.1 centistokes a 25.1 ° C.)

9.    Limpie rápidamente la taza a menos que se use inmediatamente para volver a ejecutar el mismo material. (Use una línea de hilo de nylon para limpiar el orificio).



Cuidado de la copa
Las copas de viscosidad EZ ™ están construidas de manera robusta con todas las piezas hechas de acero inoxidable, excepto la placa de identificación, y brindarán muchos años de servicio satisfactorio que solo requiere una limpieza a fondo después de cada uso. Sin embargo, se recomienda que la calibración de la copa se confirme periódicamente, o si se cae o está sujeta a daños, con el aceite estándar apropiado seleccionado de la tabla de especificaciones. El valor de viscosidad listado de estos aceites, como se muestra en la etiqueta del envase, se puede rastrear hasta el Instituto Nacional de Estándares y Tecnología.


Limpieza de vasos de viscosidad después del uso
Guía para eliminar el aceite de calibración de la serie G de los vasos de viscosidad Gardco.

Cualquier material restante en la taza debe eliminarse enjuagando con un solvente adecuado. Se pueden usar nafta ligera, heptano, octano, solventes altamente aromáticos y / o cualquier otro solvente de hidrocarburos derivados del petróleo. Varsol® es un solvente comercial que funciona muy bien para este propósito.

Seque completamente la copa de viscosidad con un paño sin pelusa. Use un solvente altamente volátil para una segunda limpieza ya que cualquier solvente de hidrocarburo restante del primer proceso se evaporará rápidamente después de que la muestra haya sido expulsada de la taza. Hypersolve, MEK y Alcohol pueden usarse en vasos de aluminio y Hypersolve y Alcohol para vasos de acero inoxidable. La acetona se usa comúnmente como el segundo solvente debido a su alta volatilidad y su capacidad para disolver trazas de solventes de petróleo y agua.

En el tercer proceso, una corriente de aire limpio a baja velocidad será suficiente para evaporar las trazas restantes de cualquier solvente volátil. Tenga en cuenta que evite la evaporación rápida de estos disolventes, ya que esto puede enfriar la superficie hasta el punto de que el aire húmedo pueda pasar por debajo del punto de rocío y se forme una capa de agua en la taza.

Varsol es una marca registrada de Exxon Company



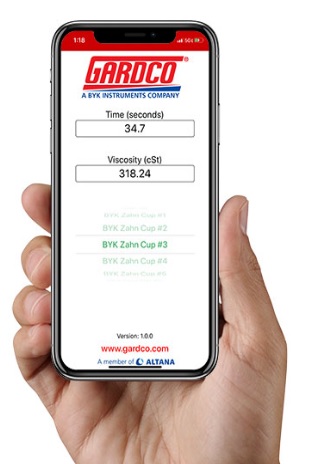

Tabla de conversión entre tiempo de flujo de salida en segundos & Centistokes
Las características de flujo de las copas de viscosidad por inmersión EZ ™ se definen con mucha precisión mediante una fórmula matemática que las relaciona con la viscosidad de los aceites estándar que se pueden rastrear hasta el Instituto Nacional de Estándares y Tecnología. La fórmula para cada taza de la serie se muestra en los gráficos de tazas de páginas anteriores. Por conveniencia, la fórmula para cada taza se ha resuelto por cada décimo segundo dentro del rango normal de la taza. Los resultados están disponibles en forma de tabla como se muestra arriba y se suministran con cada taza. También están disponibles en juegos de cinco para la serie de cinco tazas.

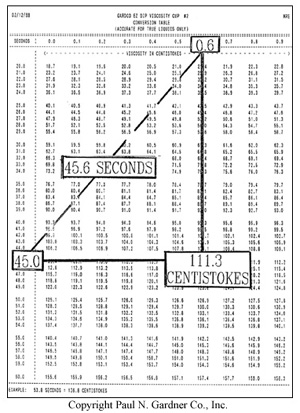

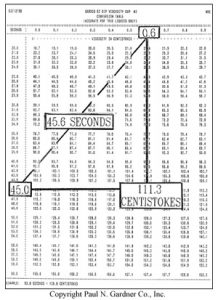

Use la tabla de la siguiente manera: suponga un tiempo de flujo de salida de 45.6 segundos. Lea la columna izquierda hacia la línea 45.0 y luego hacia la derecha en esta línea hasta la columna 0.6. El valor en la intersección es 111.3 centistokes. Las tablas se pueden leer al revés para encontrar el tiempo de salida en segundos a partir de un valor de centistoke conocido.



Temperatura
La mayoría de los materiales cambian de viscosidad en función de la temperatura. Los que normalmente se miden con copas de viscosidad cambian en el rango de 3% a 8% por grado Celsius de cambio de temperatura. Por lo general, cuanto mayor es la viscosidad, mayor es el cambio. Para una precisión aceptable, es necesario medir la temperatura al mismo tiempo que se toman las lecturas de la copa de viscosidad. Cuando se deben hacer muchas determinaciones en productos similares en el mismo rango de viscosidad, puede ser útil producir un gráfico para convertir la temperatura medida y el tiempo de salida de la taza de viscosidad en segundos a segundos a una temperatura específica, normalmente 25 ° Celsius.

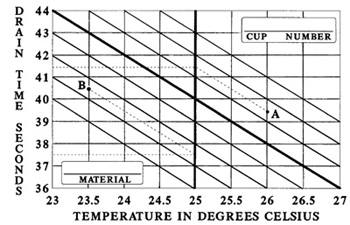

Hay tres variables a considerar: viscosidad, tiempo de salida y temperatura. Los tres se pueden mostrar en un gráfico con una familia de curvas como se muestra en el siguiente ejemplo. El nivel de viscosidad se indica mediante las líneas diagonales, que aumentan desde la esquina inferior derecha hasta la esquina superior izquierda. Tal gráfico se puede preparar para un material dado tomando lecturas con la copa EZ ™ en un rango de temperatura limitado como se muestra en el ejemplo. Dentro de este rango limitado, los gráficos de los datos obtenidos normalmente darán como resultado una línea recta como la línea diagonal gruesa. Dibuje líneas paralelas como se muestra que representan diferentes niveles de viscosidad. Ingrese en el gráfico el material representado y la designación EZ ™ con el número de copa.

Use el gráfico preparado trazando en él la temperatura medida y el tiempo de salida en segundos. En “A” en el ejemplo, estos valores son 26.0 ° C y 39.5 segundos. Lea en paralelo a las líneas diagonales a la intersección con la línea vertical pesada que es 25.0 ° C, la temperatura objetivo. Leyendo horizontalmente a la izquierda se encuentra que el tiempo de flujo corregido en segundos a 25 ° C es de 41.5 segundos. De manera similar, en “B” en el ejemplo, se encuentra que una lectura tomada a 23.5 ° C, cuando se corrige a 25.0 ° C, cambia de 40.5 a 37.5 segundos.

La compensación de una temperatura medida cercana a, pero no como se especifica, debe ser con precaución. Incluso dentro del rango limitado de ± 2.0 ° C, la variación de la viscosidad con la temperatura puede no ser realmente lineal y cualquier material diluyente utilizado para ajustar la viscosidad también puede cambiar la velocidad de esta variación.



Aceites estándar de la serie “G”
Advertencia: los fluidos de silicona no deben usarse para calibrar vasos de viscosidad. Estos materiales cambian la interfaz entre la superficie de la copa y el material de prueba y, por lo tanto, cambian la calibración de la copa. Lo siguiente está tomado de ASTM D445: los viscosímetros utilizados para fluidos de silicona deben reservarse para el uso exclusivo de dichos fluidos. Los lavados con solvente de estos viscosímetros no deben usarse para limpiar otros viscosímetros.

Las copas de viscosidad producidas por Gardco están calibradas con aceites estándar de la serie “G”. Estos aceites de calibración estándar preparados expresamente por Cannon Instrument Company para Paul N. Gardner Company se producen de acuerdo con ISO / IEC 17025, ISO Guide 34, ISO 9001.

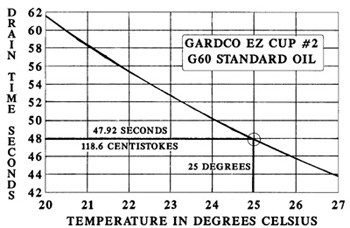

La viscosidad de Centistokes de estos aceites se puede rastrear hasta el Instituto Nacional de Estándares y Tecnología. Estos aceites están disponibles en la Compañía Paul N. Gardner. En el gráfico se muestra el número de copa de viscosidad y el aceite estándar “G” utilizado para su calibración. Normalmente, la calibración de la copa está a 25 grados Celsius, que se muestra en el gráfico mediante líneas en negrita que se cruzan con la curva en el círculo. Los gráficos de todas las tazas de la serie EZ se incluyen con cada taza vendida por Paul N. Gardner Company.

La viscosidad de la mayoría de los líquidos, incluidos los aceites estándar, depende de la temperatura. El tiempo de flujo de salida en segundos para la combinación de taza-aceite indicada de veinte (20) a veintisiete (27) grados Celsius se muestra en el gráfico. La copa se puede verificar con el aceite “G” indicado con una precisión razonable dentro de estos límites. Para una mejor precisión, la temperatura del aceite estándar debe ser de 25 ° C. El valor de aceite estándar en centistokes está impreso en la etiqueta de la botella de aceite estándar. La conversión de la viscosidad al tiempo de flujo de salida en segundos es por fórmula o tabla que define las características de la copa. La fórmula y la tabla aplicables se suministran con cada taza vendida como un servicio adicional al cliente por la Compañía Paul N. Gardner y distribuidores autorizados.

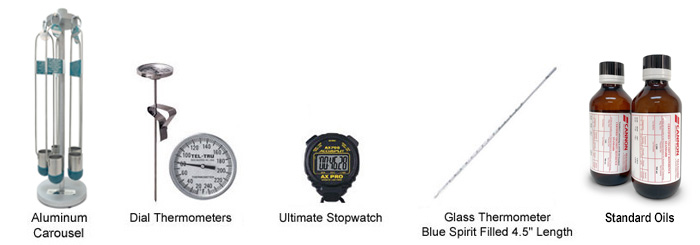

Accesorios


Sistema de termómetro y sonda RTD Platinum de Atkins
Este termómetro digital de alta precisión utiliza tecnología de sensor de sonda RTD de platino. La sonda está conectada permanentemente para proporcionar un instrumento a prueba de salpicaduras con una precisión total del sistema mejorada.
Datos técnicos
Resolución: 0.1 grados
Rango: -76 ° F a 500 ° F (-60 ° C a 260 ° C)
Exactitud: ± 0.5F ° de -76.0 ° F a 199.9 ° F; ± 1F ° de 200 ° F a 500 ° F
(± 0.3C ° de -60.0 ° C a 199.9 ° C; ± 0.5C ° de 93.3 ° C a 260 ° C)
Duración de la batería: 1800 horas, dos pilas AAA incluidas
