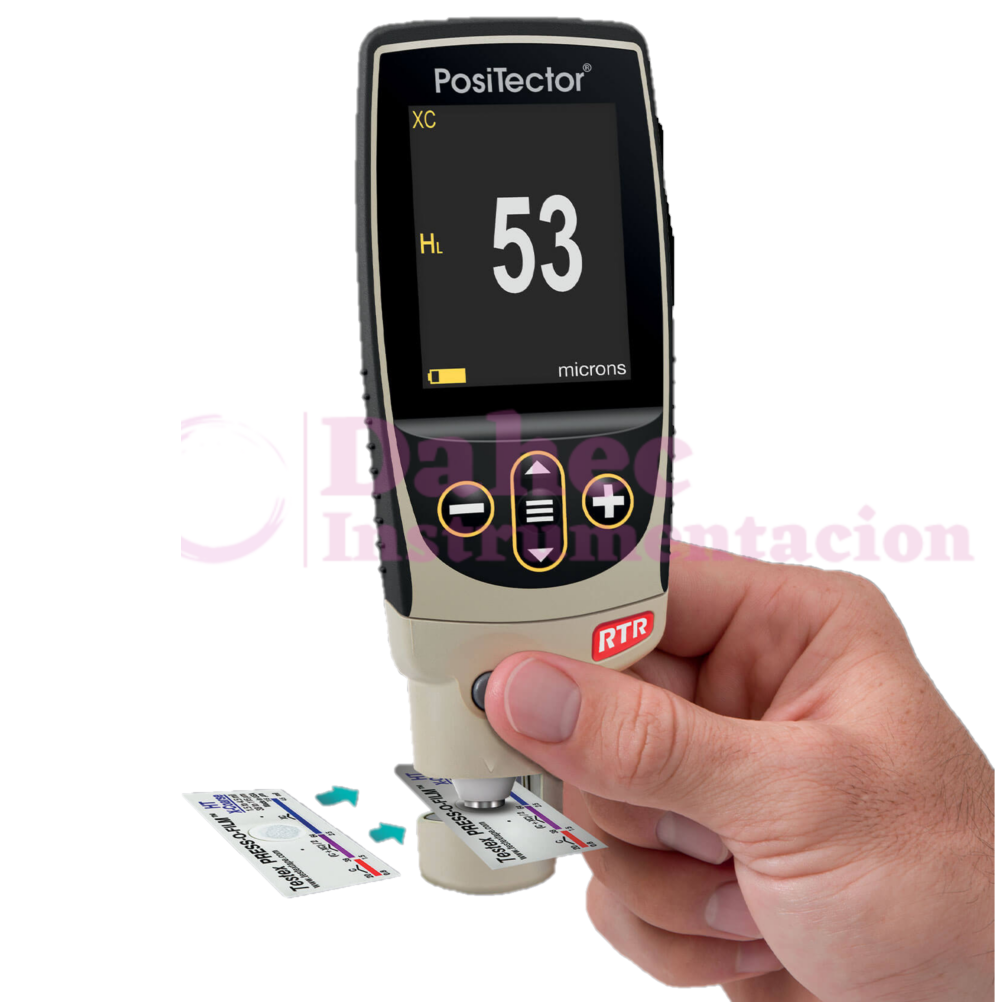

Medidor de perfil de anclaje digital, Lector de Cintas Replica Estandar 0.8 a 4.5 mils DF-RTRH1



Fichas Técnicas

Medidor electrónico de perfiles superficiales para acero chorreado y revestimientos texturizados

Los micrómetros de resorte digitales miden y registran los parámetros del perfil de la superficie utilizando la cinta de réplica Testex Press-O-Film™, produciendo una medición más precisa de la altura de pico a valle.

  • Listo para medir: no se requiere ningún ajuste de calibración para la mayoría de las aplicaciones
  • NUEVA Pantalla táctil en color de 2,8″, más grande y resistente a los impactos, con un teclado rediseñado para una rápida navegación por los menús
  • NUEVO Carcasa resistente a la intemperie, al polvo y al agua, con clasificación IP65
  • Plataforma intercambiable PosiTector: conecte cualquier sonda PosiTector a un solo cuerpo de calibre
  • Conectividad USB, WiFi y Bluetooth con el software PosiSoft para PC, Mac y Smartphone
  • Certificado de calibración que muestra la trazabilidad con el PTB incluido (formulario largo)

Cumple con las normas ASTM D4417, ISO 8503-5, NACE SP0287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T y otras



Características

Simple

  • Mide la altura del pico (HL)
  • Resta automáticamente la película incompresible de 50,8 μm (2 mils) de todas las lecturas
  • Minimiza la carga de trabajo del inspector al reducir el número de réplicas necesarias para garantizar la precisión
  • NUEVA Pantalla táctil en color de 2,8″, más grande y resistente a los impactos, con un teclado rediseñado para una rápida navegación por los menús
  • NUEVO La ayuda en el panel explica los elementos del menú con sólo pulsar un botón
  • La función RESET restablece instantáneamente los ajustes de fábrica


Durable

  • NUEVO Carcasa resistente a la intemperie, al polvo y al agua, con clasificación IP65
  • Instrumento robusto para interior/exterior, ideal para uso en el campo o en el taller
  • NUEVO Diseño ergonómico con agarre de goma duradero
  • Funda de goma protectora que absorbe los golpes para una mayor resistencia a los mismos
  • Dos años de garantía para el cuerpo del medidor y la sonda


Preciso

  • Produce una medición más precisa de la altura pico-valle. Ver altura de pico linealizada (HL)
  • Certificado de calibración que muestra la trazabilidad con el PTB incluido (formulario largo)
  • Cumple con las normas nacionales e internacionales, incluyendo ISO 8503-5, ASTM D4417 Método C, NACE RP0287 y SSPC-PA17


Versátil

  • El cuerpo del PosiTector acepta todas las sondas PosiTector 6000200RTRSPGDPMIRTSSTUTGSHDBHI y GLS, convirtiendo fácilmente un medidor de espesor de revestimiento en un medidor de perfil de superficie, medidor de punto de rocío, medidor de sal soluble, medidor de espesor de pared por ultrasonidos, medidor de dureza o medidor de brillo
  • Mils/Microns conmutable
  • Idiomas de visualización seleccionables
  • NUEVO Pantalla giratoria automática con Flip Lock


Standard Modelos

Incluye TODAS las características que se muestran a la izquierda más…

  • NUEVO Almacenamiento de 1.000 lecturas por sonda: las lecturas almacenadas pueden visualizarse o descargarse


Advanced Modelos

Incluye TODAS las características que se muestran a la izquierda más…

  • NUEVO Almacenamiento de 250.000 lecturas de múltiples sondas en hasta 1.000 lotes
  • Gráficos en directo de los datos de medición
  • NUEVO Teclado de pantalla táctil para renombrar rápidamente los lotes, añadir notas y mucho más
  • La tecnologíaWiFi se sincroniza de forma inalámbrica con PosiSoft.net y descarga las actualizaciones de software
  • TecnologíaBluetooth 4.0 para la transferencia de datos a un dispositivo móvil que ejecute la aplicación PosiTector o una impresora portátil opcional. API BLE disponible para la integración en software de terceros.
  • Integrarse con software de terceros, drones, ROVs, PLCs y dispositivos robóticos utilizando varios protocolos de comunicación de la industria-standard


Potente

  • El modo de estadísticas muestra/actualiza continuamente la media, la desviación standard , el mínimo/máximo y el número de lecturas durante la medición
  • NUEVA Captura de pantalla: guarda100 imágenes de pantalla para su registro y revisión
  • NUEVO La función de encendido instantáneo enciende rápidamente el medidor si se ha apagado recientemente
  • NUEVO Hasta un 30% más de duración de la batería
  • Puerto USBpara una conexión rápida y sencilla a un PC y para suministrar energía continua. Cable USB incluido
  • Se puede acceder a las lecturas y gráficos almacenados en la unidad USB de PosiSoft mediante navegadores web universales para PC/Mac o exploradores de archivos. No se necesita ningún software.
  • Todas las mediciones almacenadas tienen fecha y hora.
  • Soluciones de software para la visualización, el análisis y la elaboración de informes de datos
  • Las actualizaciones de software vía web mantienen su medidor al día


Como funciona

1-. Prepare

Antes de realizar la prueba es necesario preparar tanto la superficie que se va a probar como el PosiTector RTR H.

Para preparar la superficie:

  • Utilice la masilla de limpieza para eliminar el polvo, los escombros o los residuos de los medios de chorreado del lugar de medición, presionando firmemente la masilla sobre la superficie que se va a comprobar con los dedos y eliminando

Para preparar el PosiTector RTR H:

  • Limpie los yunques con la tarjeta de limpieza incluida. Pase la tarjeta por la abertura varias veces mientras presiona firmemente ambos botones de la sonda para eliminar el polvo
  • Ponga a cero la sonda y verifique la precisión con el calce incluido
  • Asegúrese de que el grado correcto de la cinta de réplica se muestra en la esquina superior izquierda de la pantalla LCD

2.-Quemado

La cinta de réplica Testex Press-O-Film™ consiste en una capa de espuma comprimible adherida a una película de poliéster incompresible de espesor muy uniforme. Cuando se presiona contra una superficie de acero rugosa, la espuma forma una impresión, o réplica inversa, de la superficie.

  • Seleccione el grado adecuado de la cinta de réplica en función del perfil del objetivo
  • Extraiga una sola cinta adhesiva de réplica de su papel antiadherente y aplíquela a la superficie chorreada
  • Comprima firmemente la réplica de la película con el extremo redondeado de la herramienta de bruñido de acero inoxidable incluida. Aplique suficiente presión en un movimiento circular y de frotamiento en X durante 30-60 segundos para comprimir completamente todas las partes de la película. En general, comprimir demasiado es más seguro que comprimir poco.
  • Cuando haya terminado, retire la cinta de réplica de la superficie

3.-Medida

Al colocar la cinta comprimida (réplica) en el PosiTector RTR H se obtiene una medida de la altura media máxima de pico a valle del perfil de rugosidad de la superficie.

  • Introduzca la cinta de réplica bruñida en la abertura de medición. Asegúrese de que la cinta esté bien colocada de modo que la región bruñida esté centrada dentro de la abertura de la sonda con el lado adhesivo (pegajoso) hacia abajo.
  • Para colocar la cinta, mueva la cinta de réplica Testex™ Press-O-Film™ a la parte posterior de la sonda y alinee los dos puntos (impresos en la cinta de réplica) con las flechas a ambos lados de la abertura de medición.
  • Una vez posicionado, pulse firmemente ambos botones de la sonda simultáneamente y manténgalos pulsados hasta que el PosiTector RTR H emita un pitido y se muestre la medición.

El medidor resta automáticamente el grosor del sustrato de poliéster de todas las mediciones.



Altura máxima linealizada

Hay dos grados de cinta de réplica Testex™ Press-O-Film™, «Coarse» y «X-Coarse», disponibles para abarcar la gama principal de perfiles de superficie para la industria de revestimientos y recubrimientos: de 20 a 115 µm / 0,8 a 4,5 mils.

An unfortunate characteristic of replica tape is that conventional spring micrometer measurements are most accurate near the middle of each grade’s range and least accurate at the outer ends of each grade’s range. That is why two other grades, Coarse Minus (< 20 µm / 0.8 mils) and X-Coarse Plus (> 115 µm / 4.5 mils), are used to check and, if necessary, adjust measurements at the upper and lower ends of the primary range.

Dentro del rango primario, las cintas Coarse y X-Coarse comparten una región de «solapamiento» de 38 – 64 μm (1,5 – 2,5 mils). Las mediciones con micrómetros convencionales requieren un procedimiento complicado y largo de promediar una lectura con el grado Coarse y una lectura con el grado X-Coarse para lograr una precisión razonable.

Con una sola medición, el PosiTector RTR H produce una medición más precisa de la altura pico-valle HL a partir de cintas Coarse o X-Coarse que ha sido ajustada por su no linealidad. No es necesario promediar dos o más réplicas de diferentes grados de cinta Y no es necesario restar los 50,8 μm / 2 mils de película de poliéster incompresible.

Las ventajas son la reducción de la incertidumbre de medición, la carga de trabajo del inspector, la probabilidad de error y el número de réplicas que necesitan los inspectores para garantizar la precisión.

El PosiTector RTR H también puede mostrar un valor de altura (H) que es comparable al que mostrarían los micrómetros de muelle analógicos convencionales después de restar los 50,8 μm / 2 mils de película de poliéster incompresible.



Modelos

Paso 1: Elegir un cuerpo de calibre

STANDARD

Incluye todas las características anteriores y el almacenamiento de 1.000 lecturas por sonda

ADVANCED

Incluye las características del medidor standard , con almacenamiento de 250.000 lecturas en hasta 1.000 lotes. Incluye WiFi yBluetooth.

SÓLO SONDA

Los cuerpos de las galgas PosiTector son compatibles con toda la gama de sondas PosiTector 6000, 200, DPM, IRT, SPG, RTR, SST, SHD, BHI y UTG.

SMARTLINK

PosiTector SmartLink y la aplicación móvil gratuita convierte su teléfono móvil o tableta en un medidor virtual de PosiTector



Otros cuerpos y modelos de serie positector



SKU: DF-RTRH1 Categoría:

Información adicional

Positector RTRH1 Lector de Cintas Replica

La Cinta Réplica no se incluye con el instrumento.
LOS POSITECTOR DF-RTRH1 Y DF-RTRH3 SON SIMPLES
• Navegación por el menú con una sola mano.
• Función de restablecimiento instantáneamente, restaura la configuración de fábrica.
• Automaticamente resta el 50.8 μm (2 mil), sustrato incompresible de todas las lecturas
• Reduce el trabajo del inspector al usar menos réplicas necesarias para asegurar la exactitud.
