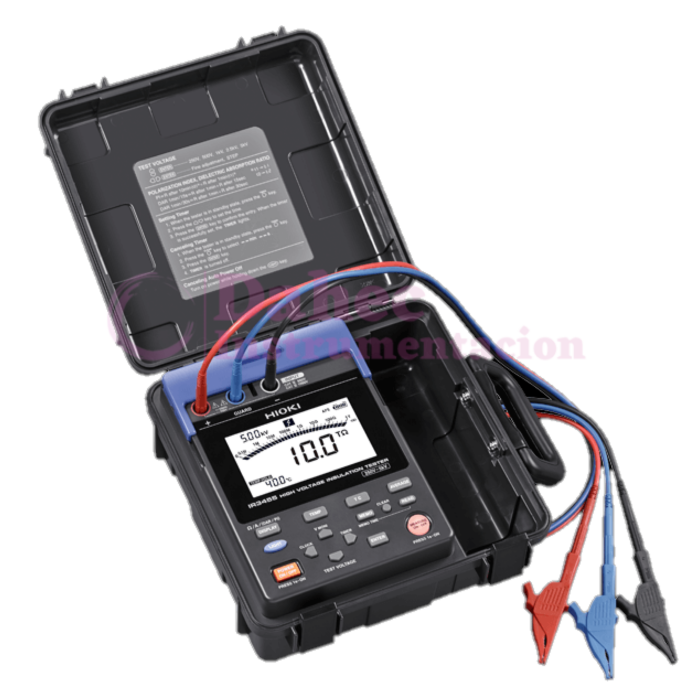

Medidor de Aislamiento Alto Voltaje 250V a 5.00kV 10T Ohms DC, Hioki HK-IR3455-01
Datos Tecnicos de Medidor de Aislamiento Alto Voltaje
Los probadores de resistencia de aislamiento Hioki o los meghómetros tienen diseños todo en uno que incluyen fundas robustas incorporadas y compartimentos de almacenamiento de cables de prueba.
El IR3455 es un comprobador de resistencia de aislamiento digital de 5 rangos, 250V a 5000V que ofrece hasta 10TΩ de prueba de resistencia aislada.
Las características de alto rendimiento incluyen gráfico de barras, memoria incorporada, prueba de corriente y voltaje de fuga, y capacidades de cálculo de DAR y PI para ayudar a acortar el tiempo de trabajo asociado con las pruebas de aislamiento de campo.
Características
- Mida el aislamiento de equipos de alto voltaje (como transformadores, cables y motores)
- Amplio rango de tensión de prueba, hasta 5,00 kV desde 250 V CC
- Amplio rango de aislamiento de medición, hasta 10 TΩ
- PI (índice de polarización) y DAR (índice de absorción dieléctrica) calculados / visualizados automáticamente
- Función de memoria de datos para reducir notas manuscritas
- Escala luminosa LED brillante
- Rango de temperatura de funcionamiento extendido de -10℃ a 50℃
Especificaciones básicas
| Tensión de prueba | 250 V a 5.00 kV DC, (Posible en pasos de 25 V entre 250 V y 1 kV y en pasos de 100 V entre 1 y 5 kV) |
| Rango de medición |
|
| Corriente de medición | 1 mA (tensión de prueba de 250 V a 1,00 kV), 0,5 mA (tensión de prueba de 1,10 kV a 2,50 kV) 0,25 mA (tensión de prueba de 2,60 kV a 5,00 kV), corriente de cortocircuito: 2 mA o menos |
| Rango de resistencia | 10 MΩ a 10 TΩ, 7 rangos (rango automático) |
| Exactitud | ± 5% rdg. ± 5 dgt. Hasta [Tensión de prueba (valor de configuración) / Resistencia medible a 100 nA]
± 20% rdg. ± 5 dgt. [Tensión de prueba (valor de ajuste) / Resistencia medible a 100 nA] a [Tensión de prueba (valor de ajuste) / Resistencia medible a 1 nA] o 500 GΩ ± 30% rdg. ± 50 dgt. [Tensión de prueba (valor de configuración) / Resistencia medible a 1 nA] o 501 GΩ a 9.99 TΩ |
| Medición de corriente de fuga | 1.00 nA a 1.20 mA, 6 rangos (medición de corriente que se produce cuando se genera voltaje de prueba)
Precisión ± 2.5% rdg. ± 5 dgt. (Rango de 1 mA); consulte el catálogo completo para otros rangos |
| Medida de voltaje | ± 50 V a ± 1.00 kV CC, 50 V a 750 V CA (50/60 Hz),
Precisión: ± 5% rdg. ± 5 dgt. , Resistencia de entrada: Aprox. 10 MΩ |
| Medición de temperatura | -10.0 ˚C a 70.0 ˚C, 3 rangos (usado con sensor opcional)
Precisión ± 1.0 ˚C (0.0 ˚C a 40.0 ˚C); consulte el catálogo completo para otros rangos |
| Otras funciones | Diagnóstico de aislamiento (compensación de temperatura, pantalla PI / DAR, prueba de voltaje de paso), memoria de datos, comunicación (USB 2.0, software de aplicación para PC), descarga automática, indicación de advertencia de conductor caliente, etc. |
| Monitor | LCD digital, máx. 999 dgt. con luz de fondo, pantalla gráfica de barras |
| Fuente de alimentación | Pilas alcalinas LR6 (AA) × 6, paquete de baterías 9459, o adaptador de CA 9753 (100 – 240 VCA, salida 12 VDC)
Uso continuo: [LR6] 5 h, [9459] 9 h, (Ocurre 5 kV, +/- terminal abierto) |
| Dimensiones y peso | 260 mm (10.24 in)W × 250.6 mm (9.87 in)H × 119.5 mm (4.70 in)D, 2.8 kg (98.8 oz) |
| Accesorios | Cable de prueba 9750-01 × 1, Cable de prueba 9750-02 × 1, Cable de prueba 9750-03 × 1, Pinza de cocodrilo 9751-01 × 1, Pinza de cocodrilo 9751-02 × 1, Pinza de cocodrilo 9751-03 × 1, Manual de instrucciones × 1, LR6 (AA) pilas alcalinas × 6, cable USB × 1, software de aplicación para PC (CD-R) × 1 |
