Calibrador De Soldadura Digital WG-100



La medición de esta parte de la soldadura se puede llevar a cabo por medio de diversas herramientas como reglas, escalas, calibradores, micrómetros, conocidos como «Gage de soldaduras», sin embargo la medición en estos depende de criterio del técnico para interpretar el valor.

Con la finalidad de asegurar que la soldadura cumple con ciertos requisitos de calidad, se debe realizar una inspección visual en la se verifican las características de la soldadura; entre ellas la altura del cordón de junta a tope o el tamaño de garganta en un soldadura tipo filete, los excesos de soldadura son no deseables debido a que los bordes de metal de aportación, una vez solidificado, actúan como concentradores de tensiones o caso contrario una falta de material de aporte ocasiona que disminuya la resistencia de la unión.

El uso de un medidor digital nos puede proporcionar mayor información al momento de hacer la prueba, esto debido a la resolución que este nos da (0.0005 in / 0.01mm).

En esta aplicación utilizaremos un medidor digital, con el cual mediremos la corona de una soldadura a tope y la garganta de una soldadura en filete.



Proceso de Medicion

Lo primero es ajustar el medidor a Cero, colocando el medidor sobre una superficie plana de manera que los extremos y la escala estén al mismo nivel y oprimir la tecla de Cero.

Una vez realizado este ajuste se coloca el medidor sobre la soldadura, ajustando la escala hasta que toque la parte superior del cordón de soldadura y los extremos en el metal base. De manera automática al ajustar la escala nos dará el valor correspondiente al tamaño del cordón.Ahora realizaremos la medición de la garganta en una junta tipo filete.

Para ajustar el medidor a cero debemos colocar un extremo del medidor sobre la superficie plana y mover la escala hasta que esta toque la superficie del material y oprimir la tecla de Cero.

Ahora realizaremos la medición de la garganta en los dos cordones de la soldadura, haciendo que los extremos toquen las dos placas y ajustando la escala sobre el cordón de soldadura.



Características:

  1. Medidor de soldadura de alta calidad WS.
  2. Pantalla Digital de gran tamaño
  3. Medidor de costura de soldadura con pantalla LCD
  4. El sistema métrico/pulgada y la línea cero de este medidor de soldadura se pueden configurar en cualquier lugar

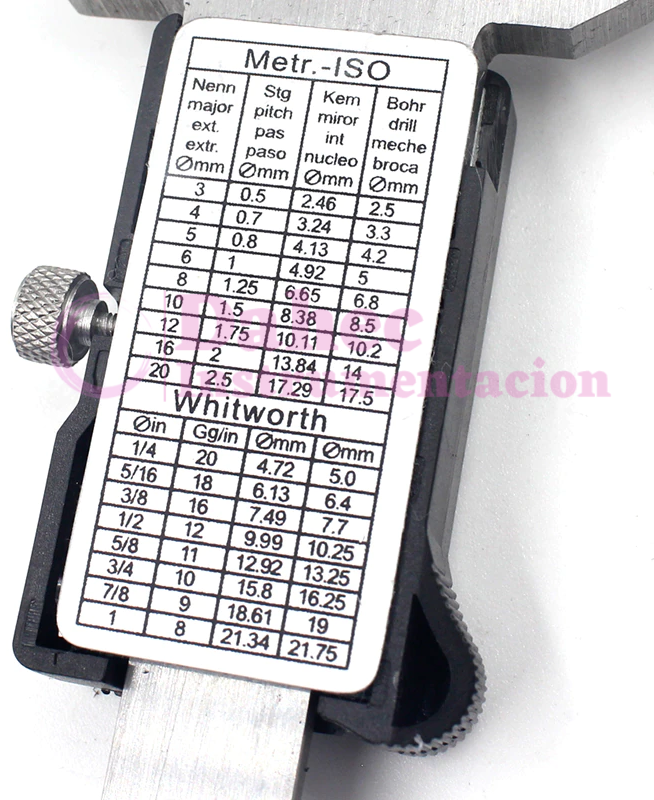

  5. El medidor de soldadura digital está equipado con una mesa de conversión de unidades en la parte posterior
  6. La tecnología de impresión láser marca la escala para hacerla más clara
  7. El calibre está hecho de acero inoxidable para garantizar la durabilidad, extendiendo eficazmente la vida útil
  8. Embalado en bolsa de cuero sintético para la comodidad de almacenamiento y transporte, y mejor protección del medio ambiente


Especificaciones:

  • Material: acero inoxidable
  • Tipo de grabado de escalas: grabado láser
  • Peso: 180g
  • Medida en pulgadas/mm/fracciones
  • Ángulo cónico: 60 ° 70 ° 80 ° 90 °.
  • Precisión: 0.001″
  • Ajuste a cero en cualquier posición
  • Batería incluida
  • Tamaño: se muestra en la imagen
  • Transición: 1cm = 10mm = 0,39 pulgadas
  • Rango de medición: -0-1,25″

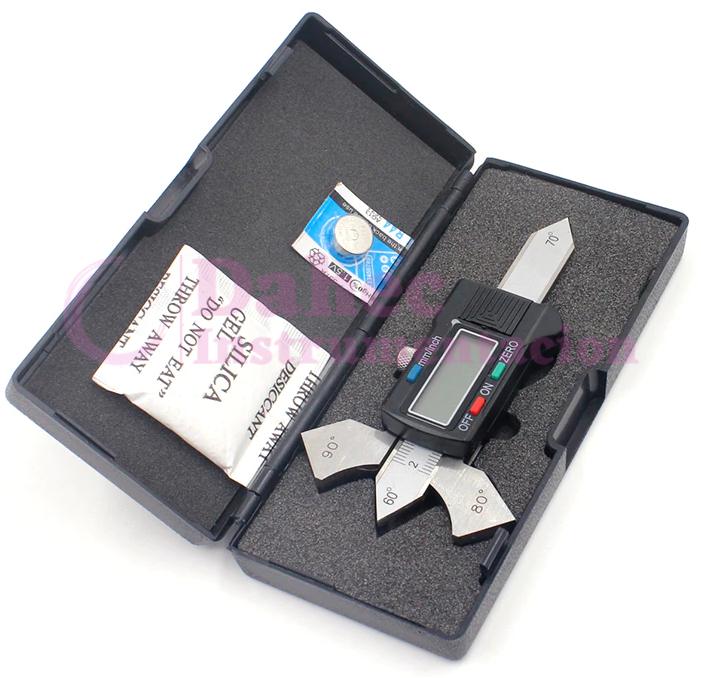

El paquete incluye:

◆ 1pc x medidor de soldadura Digital WSG-01032

◆ 1 caja de plástico





SKU: WG-100 Categoría:

Información adicional

Calibrador De Soldadura Digital

PROCESO DE MEDICION
Lo primero es ajustar el medidor a Cero, colocando el medidor sobre una superficie plana de manera que los extremos y la escala estén al mismo nivel y oprimir la tecla de Cero.
Una vez realizado este ajuste se coloca el medidor sobre la soldadura, ajustando la escala hasta que toque la parte superior del cordón de soldadura y los extremos en el metal base. De manera automática al ajustar la escala nos dará el valor correspondiente al tamaño del cordón.Ahora realizaremos la medición de la garganta en una junta tipo filete.
